散熱器安裝模式-暖氣片管道連接方式

按照暖氣管線排列方式，可分為單管串聯、雙管異程并聯和雙管同程并聯。關于串聯、并聯方式有很多人容易搞錯，通俗地講，并聯是指：兩根水管，一根是進水管，一根是回水管，散熱器進口接進水管，回水口接回水管，可以獨立控制。而串聯則是，一根進管進入散熱器進水口，然后回水口出來，然后再進入下一組散熱器的進水口后進入回水管道。就跟電路里的串聯和并聯相似。暖氣片大品牌魯本斯方便大家理解畫出暖氣管線循環系統的示意圖：

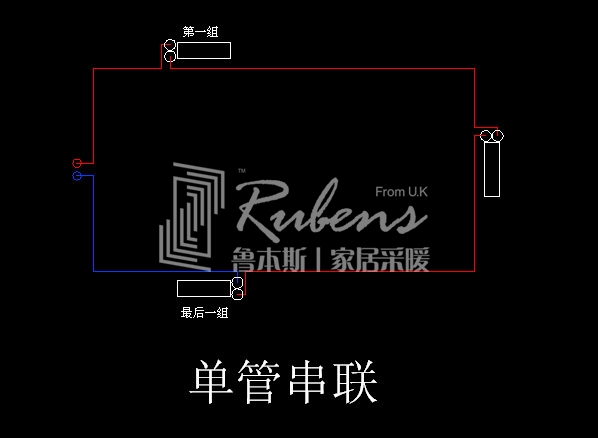

單管串聯的特點是材料使用量低、勞動強度相對較弱、改造時間也短些。整個系統的水先經過系統的組暖氣片，而后是2組，第三組……，因此水溫是按照串聯的順序逐漸降低。在同等的條件下，首尾2組暖氣給房間帶起的溫度能相差2度以上，為了能調節單組暖氣的水溫，在散熱器前端的進出水口處增加旁通閥，有的用三通調節閥，也有的用3個閘閥。單管串聯系統沒有用旁通的話，關閉一組暖氣就會造成整個系統立即中斷，其他的暖氣也都將不熱了。而且，單管串聯需要配置的暖氣片數更多，為了滿足系統循環的需要，這種暖氣系統主管也需要比較粗。

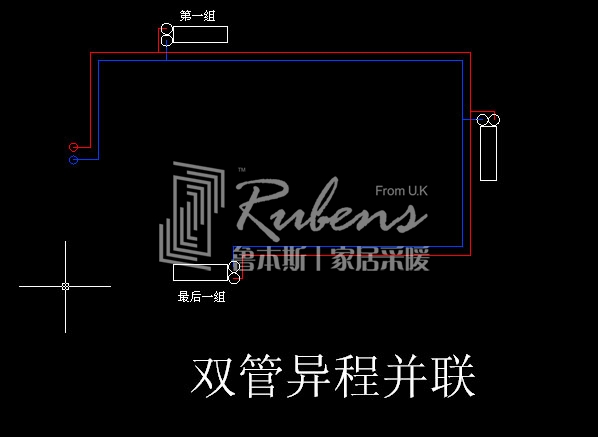

雙管異程并聯的特點是管道行程較短、每一組散熱器均可以單獨控制（散熱器前端進回水處加控制閥門）、溫度比較均勻、系統的水流平衡較單管串聯會有大幅度的提高，然而這種系統還是有一定的局限性。每組散熱器的水流量不同，前端散熱器的回水因為離主管道比較近，回的比較快，而后端回水就較慢，可能造成末端暖氣不熱或不夠熱的現象。不過沒有關系，可以通過閥門調節來解決問題，在系統工作狀態下把前端暖氣的回水閥門依次稍關掉一些，以確保系統平衡，讓末端暖氣慢慢熱起來。



雙管同程并聯，也叫做雙管同程。特點和雙管異程并聯基本上是一樣的。但是在運行原理有差別，簡單的說，叫做先供后回，就是前端組散熱器的回水暫不向主管道循環，而是往下繼續走，連接下一組散熱器的回水管，依次類推…從末端散熱器拉出一根回水管路，回到主管道的回水管上。系統每組散熱器的水流量基本上是相同的，系統非常平衡，一般不會出現末端不熱的現象。可以說是一種水力系統平衡佳的方式。

關于串聯、并聯方式供暖的優劣有很多的爭議，魯本斯暖氣片小編認為：一般來說，老的小區或者較早采用集中供暖的小區，通常都是串聯的管線，而這種串聯的管線改動比并聯的難度大（對樓體有破壞等），基本上沒有改為并聯的可能。并聯管線一般用在地暖系統中較多，便于準確控制各居室溫度，節約供熱費用。
